滚珠丝杆为何可在重载下高速运行
滚珠丝杆可在重载情况下快速运行

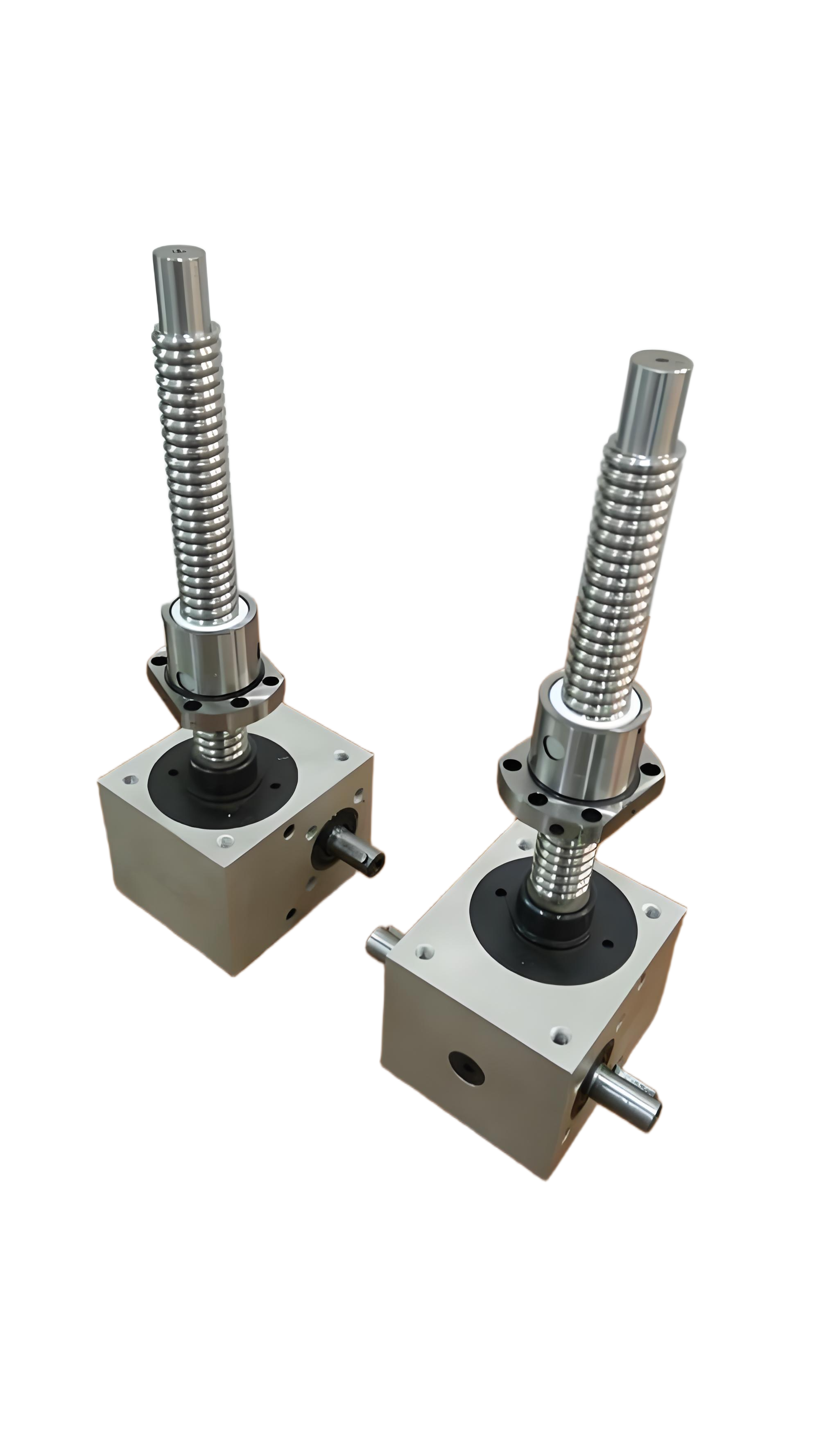

滚珠丝杠（Ball Screw）是一种高效、高精度的直线运动传动装置，通过滚珠在丝杠和螺母之间的滚动摩擦实现动力传递，特别适合高速、高负载、高精度的应用场景。以下是其核心特点及与蜗轮蜗杆升降机的对比分析：
滚珠丝杠的核心优势
1. 高速运动能力
-
滚动摩擦：滚珠的滚动摩擦系数极低（0.001~0.005），允许高速移动（可达数米/秒），远高于蜗轮蜗杆（通常≤0.5m/s）。
-
加速度高：低摩擦和低惯性设计支持快速启停，适合自动化设备（如CNC机床、机器人）。
2. 高传动效率
-
效率90%以上：能量损耗小，发热低，适合长时间连续运行，而蜗轮蜗杆效率仅30%~70%。
3. 高精度与重复定位
-
微米级精度：通过预压消除背隙，重复定位精度可达±0.01mm，适用于精密仪器、半导体设备。
-
无反向间隙：刚性传动，响应快，蜗轮蜗杆需额外消隙设计才能接近此性能。
4. 长寿命与低维护
-
耐磨设计：滚珠和轨道经硬化处理，寿命可达数千万次循环，仅需定期润滑。
-
免自锁：需搭配制动器或伺服电机保持位置（蜗轮蜗杆天然自锁）。
5. 重载能力（需选型支持）
-
动态负载强：通过增大滚珠直径、多圈滚珠列设计，可承受数十吨动态负载（如冲压机、航天作动器）。
-
静态负载稍弱：相比蜗轮蜗杆，静态承载能力略低（但可通过预紧提升）。

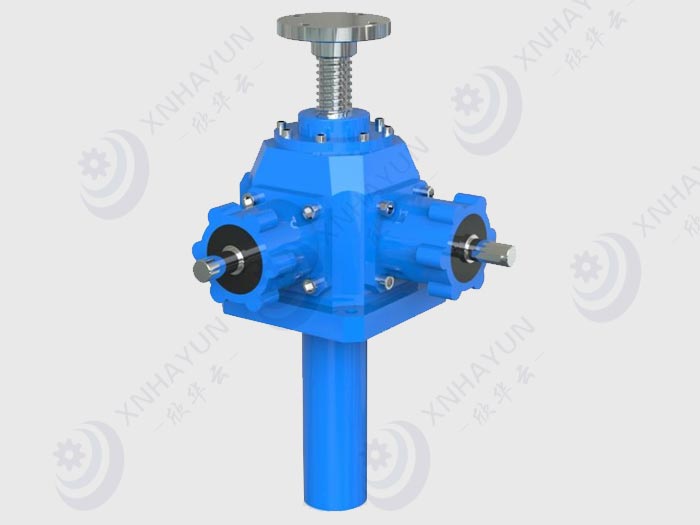

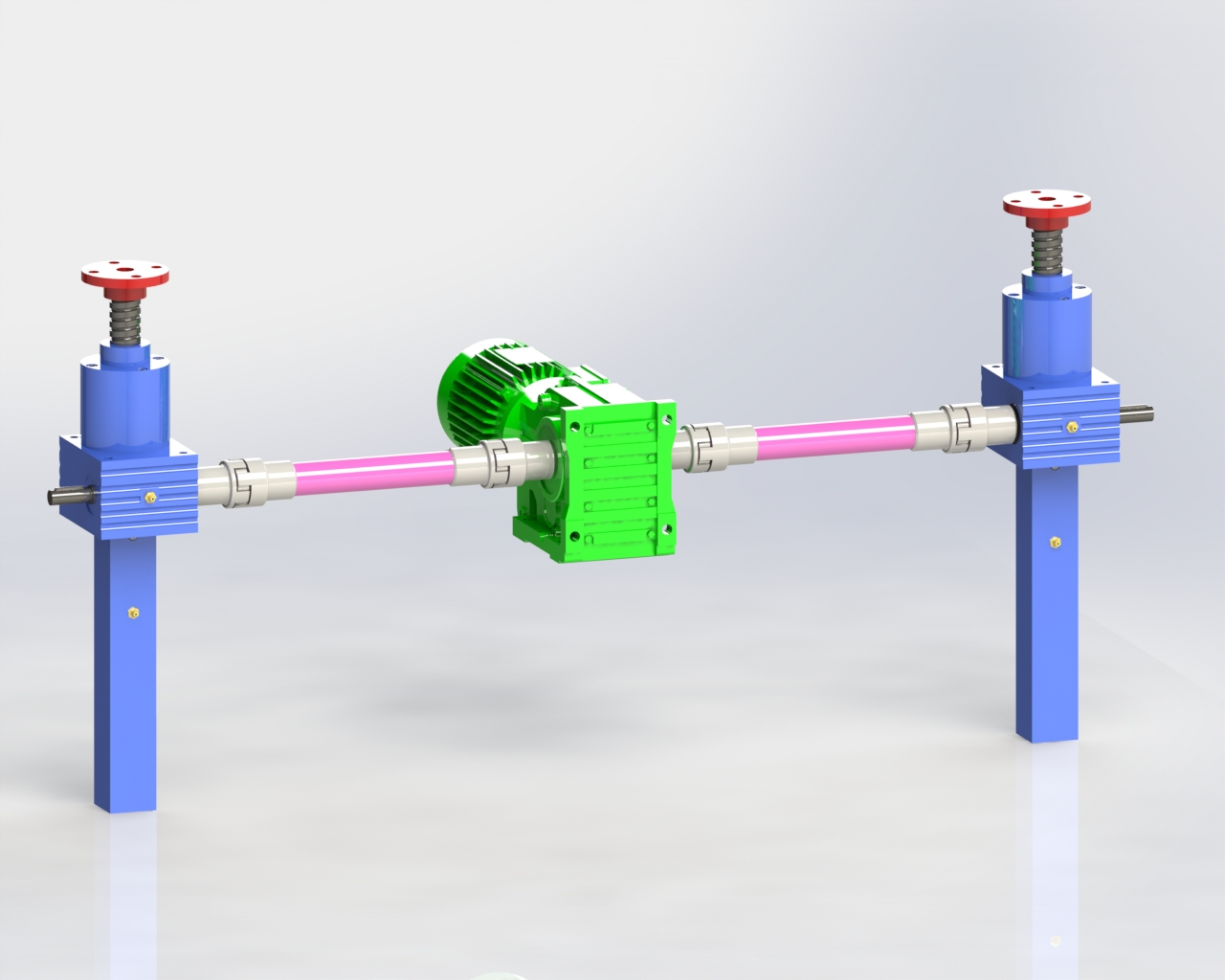

与蜗轮蜗杆升降机的对比
| 特性 | 滚珠丝杠 | 蜗轮蜗杆升降机 |
|---|---|---|
| 速度 | 高速（1~5m/s） | 低速（通常<0.5m/s） |
| 效率 | >90% | 30%~70% |
| 自锁 | 无，需外部制动 | 天然自锁 |
| 精度 | 高（±0.01mm） | 中低（依赖齿轮间隙） |
| 负载能力 | 高动态负载，静态负载中等 | 高静态负载，耐冲击 |
| 寿命 | 长（滚动磨损慢） | 较短（滑动摩擦磨损快） |
| 成本 | 较高（精密制造） | 较低 |
典型应用场景
-
工业自动化
-
CNC机床、激光切割机的高速进给轴。
-
机械臂的精密定位关节。
-
-
重载高速设备
-
冲压机滑块驱动、大型3D打印平台。
-
航天器舵面作动器（高动态负载）。
-
-
新能源与医疗
-
锂电池极片轧机的压力控制。
-
医疗CT机的快速扫描床移动。
-
选型注意事项
-
临界速度限制：过长丝杠需计算临界转速，避免共振（可通过中空丝杠或增加支撑解决）。
-
轴向负载匹配：超重载需选大导程、多滚珠列型号（如“行星滚柱丝杠”更优）。
-
防护与润滑：高速运行时需防尘密封（IP等级）和定期润滑（油脂或油雾）。
-
系统刚性：高加速度应用需搭配高刚性支撑导轨和伺服驱动。
替代方案参考
-
极端重载+低速：蜗轮蜗杆或液压系统。
-
高速+超高精度：直线电机（无机械接触，速度更快但成本极高）。
滚珠丝杠在高速、精密、高效场景中具有不可替代性，但需根据负载、速度和成本权衡选择。
