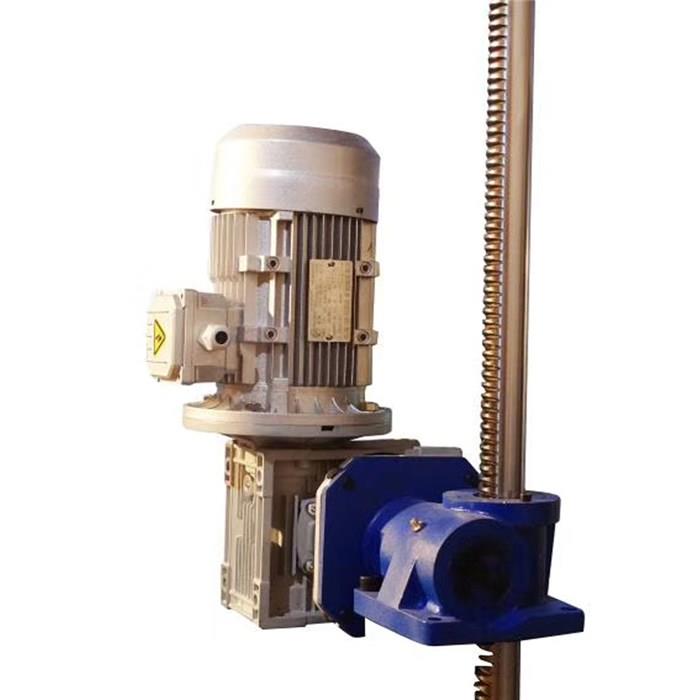

齿轮齿条升降器组合
创建时间：2025-07-03 13:53
넶浏览量：0
?齿轮齿条工作原理齿轮齿条工作原理是将齿轮的回转运动转变为齿条的往复直线运动，或将齿条的往复直线运动转变为齿轮的回转运动。齿轮齿条机构是由齿轮和齿条构成的，齿轮前面我们有很详细的讲解。齿条分直齿齿条和斜齿齿条， 齿条的齿廓为直线而非渐开线（对齿面而言则为平面），相当于分度圆半径为无穷大圆柱齿轮。齿条的主要特点：（1） 由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。（2） 与齿顶线平行的任一条直线上具有相同的齿距和模数。（3） 与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。齿轮齿条传动的应用范围：1、适用于快速、精准的定位机构2、适用于重负荷、高精度、高刚性、高速度和长行程的CNC机床、加工中心、切割机械、焊接机械等3、适用于工厂自动化快速移栽机械、工业机器人手臂抓取机构等
