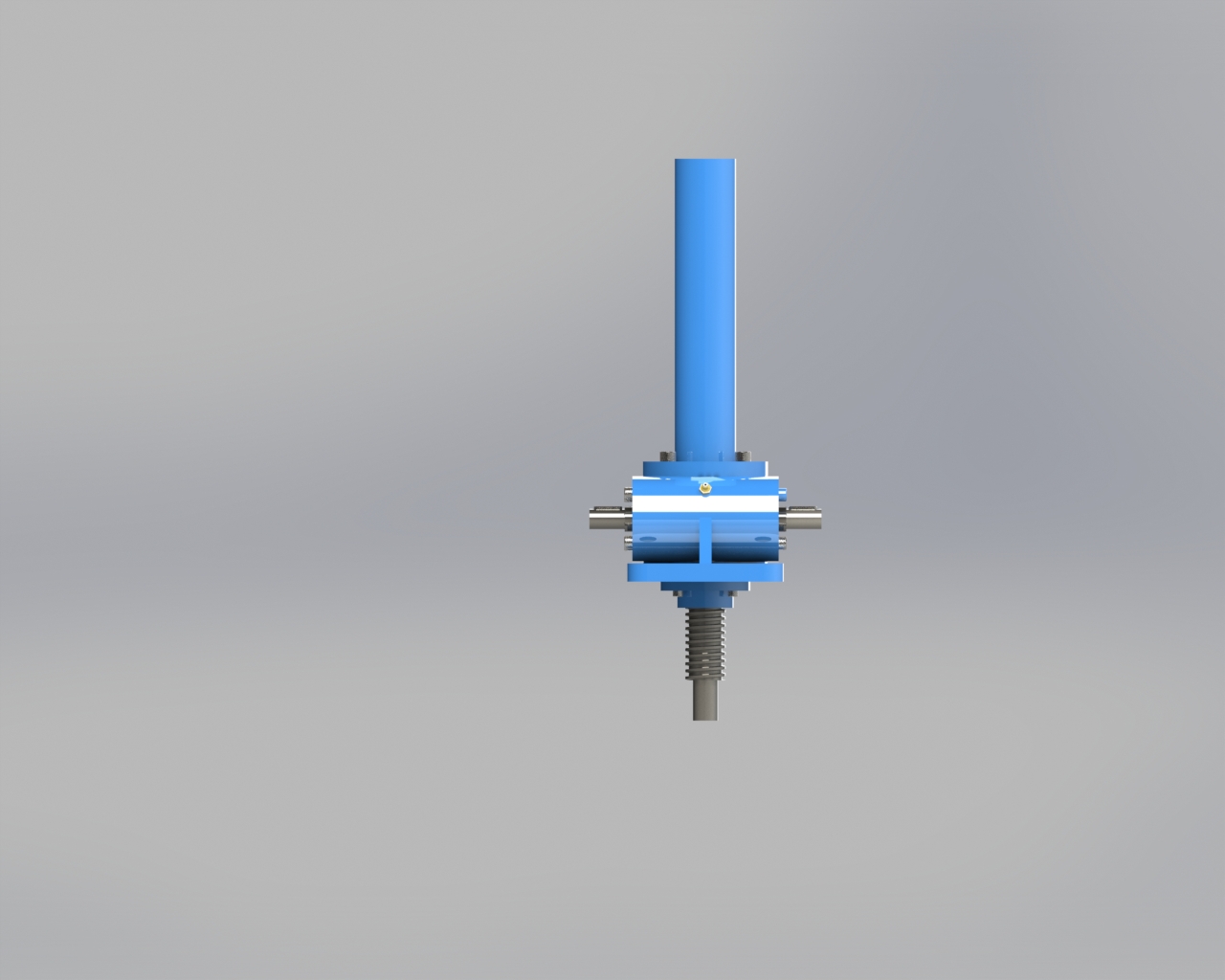

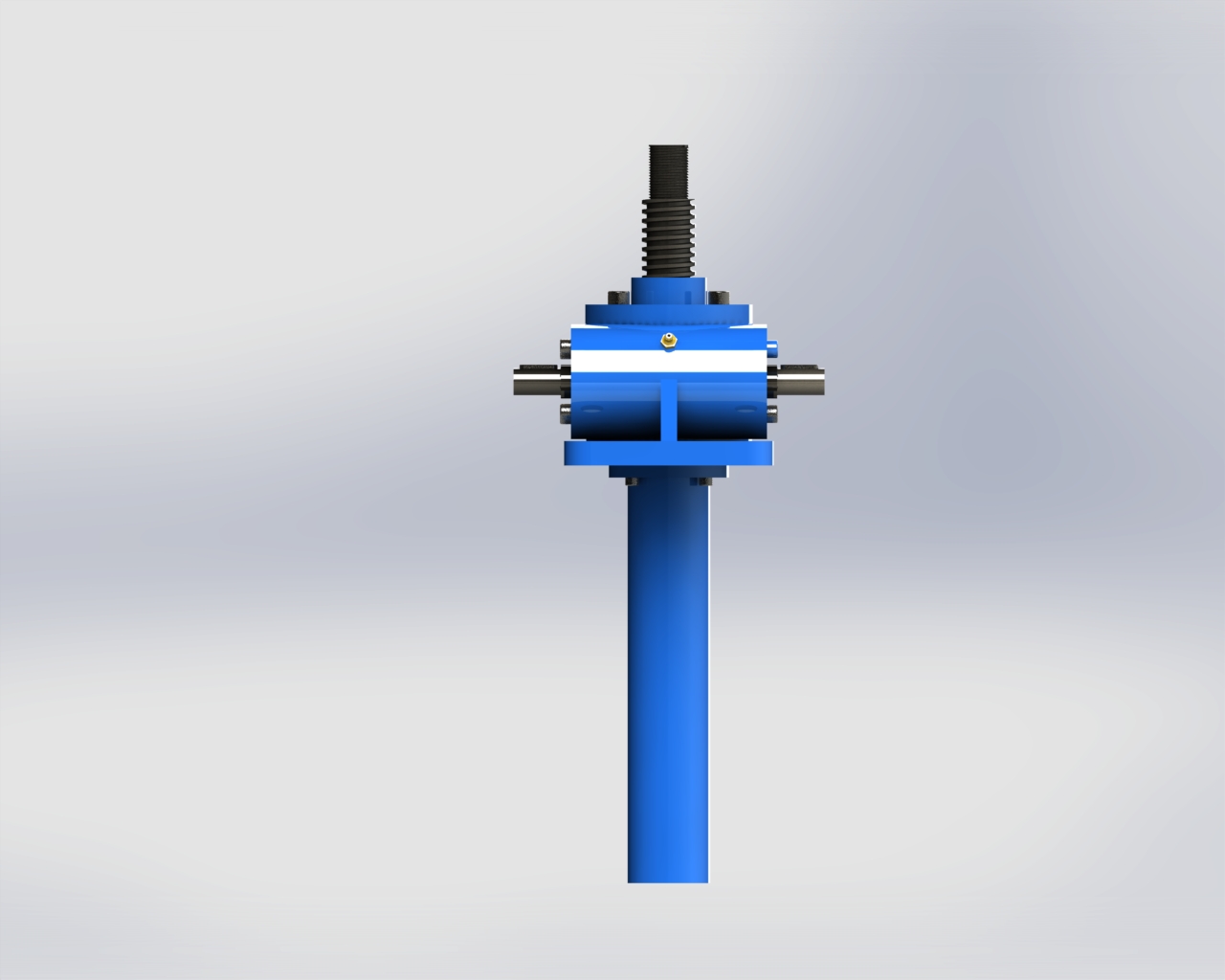

SWL丝杆运动-螺纹型

产品参数介绍

SWL系列蜗轮丝杆升降机具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、噪音小、使用灵活、可靠性高、动力源广泛、配套功能多、使用寿命长等许多优点。可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。为提高SWL蜗轮丝杆升降机的效率和承载能力，制定了特殊、先进工艺提高升降机的综合性能，以满足广大客户的要求。

应用范围

SWL具有非常广泛的应用，用于机械设备行业、矿山冶金行业、建筑石材行业、精细化工行业、医疗卫生行业、文化教育等多个，多种行业。
1. 航空航天、雷达，飞机检修、动车检测维修台、国防军事、天文望远镜等
2. 造车行业的举车机、柔性工装及焊接升降机等；
3. 光伏行业、单晶硅、多晶硅铸锭炉的升降装置以及太阳能发电跟踪
4. 船舶工业、电力、水利、造纸、食品及仓储、压铸、石油化工等行业；医疗器械、木工机械、食品机械、纺织机械5.自动化生产线的提升、位移、夹紧，翻转等
6.冶金设备、升降舞台的升降，立车和龙门等机床上的提升等
 产品型号参数表：

型号：SWL0.5 SWL1 SWL2.5 SWL5 SWL10 SWL20 SWL25 SWL30 SWL50 SWL70 SWL100 SWL120
运动形式:丝杆运动/螺母运动
减速比：分为快速和慢速
提升力KN 25 50 80 100 150 200 250 350 500 1000 1200
头部形式:法兰端、插销端/外螺纹、球形铰接、销孔端
输入形式:单轴输入、双轴输入、法兰输入、法兰+轴输入
可加附件:配套电机、手摇轮、丝杆防护罩、防旋转、螺母等

推力范围：0.5-30吨
–行程可至8m，得考虑丝杠的稳定性及导向机构
–工作制30%，如果负载率较小，则可以适当提高工作制
–升降速度小于1500mm/min（23mm/s），特殊情况可以达到46mm/s
–效率小于33%，有自锁功能，大减速比L1绝对自锁
–精度定位，标准产品精度可至0.1mm，含反齿隙附件精度可至0.04mm
–绝对同步，同一电机可同时驱动多台螺旋升降机，机械同步
–可配编码器，限位开关，防尘罩，安全螺母，减速机，普通电机，伺服电机，不锈钢材料等
–操作维护简单，噪音低
SWL丝杆升降机选型参数指导表：
